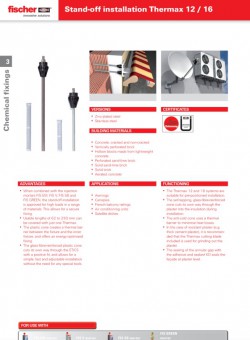

Module d'isolation thermique pour façades ref. thermax 12/16
Le système de montage à distance, en association avec les résines FIS EM Plus, FIS V, FIS SB et FIS Green, est agréé pour des charges lourdes dans de nombreux matériaux de construction. Ceci permet une fixation sûre.
Une seule Thermax permet de couvrir des épaisseurs à fixer de 62 à 290 mm.
Le cône en nylon interrompt le pont thermique entre la pièce à fixer et la partie scellée de la tige et offre une fixation optimisée sur le plan énergétique.
Le cône en nylon renforcé de fibre de verre fraise l'enduit dans la couche isolante et permet un montage simple, rapide et ajustable sans outils spéciaux.
En cas d'enduit résistant (par ex. ciment épais) il est recommandé d'utiliser le fraisoir Thermax fourni pour découper l'enduit.
L'utilisation d'un mastic entre le cône et l'enduit permet d'étancher la façade au niveau de l'enduit.
Agréée pour :Béton, fissuré et non fissuré, Brique à perforations verticales, Bloc creux de béton léger, Brique silico-calcaire perforée, Brique silico-calcaire pleine,Brique pleine, Béton cellulaire.
Apte pour la fixation de : Stores, Auvents, Barres d'appui de fenêtre, Climatiseurs, Paraboles, etc...

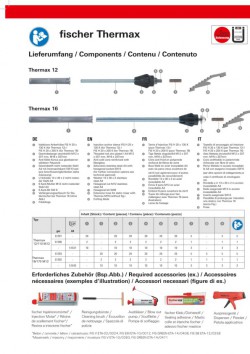

*** CONTENU ***
- 20 manchons d'injection 20x200 mm.
- 20 Tiges filetées M-16x337 mm.
- 20 Cônes isolants.
- 20 goujons M-12 en acier inoxydable A4 avec six pans creux de 6 mm.
- 20 rondelles 13x30x2 mm acier inoxydable A4.
- 20 Ecrous hexagonaux M-12 acier inoxydable A4.
- 5 embouts hexagonaux SW6.
- 5 Canules d'extension.
- 5 rasoirs.
- 5 Manuels d'instructions.
***MONTAGE***
- Type de montage : Installation à travers.
Instructions de montage :
Utilisez l'outil pour couper le porex.
Nettoyer soigneusement la base de l'ancrage.
Introduire le Thermax afin d'obtenir une liaison optimale entre la tige et la résine.
Tourner l'élément de bridge anti-température pour ajuster la fixation.
Nous recommandons de sceller avec MS.
Une tige filetée en acier inoxydable A4 doit être fixée à l'extérieur.
|
|
Module d'isolation thermique pour façades ref. thermax 12/16

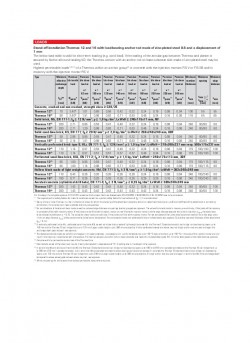

| Métrique | M-16 |
| Dimension t fix | 60-170 mm |
| Dimension d0 | 18-20 mm |
| Dimension h ef | 80-200 mm |
| Dimension t d | t fix + (80 o 205) mm |
| Couple serrage T inst | 20 Nm |
Le système de montage à distance, en association avec les résines FIS EM Plus, FIS V, FIS SB et FIS Green, est agréé pour des charges lourdes dans de nombreux matériaux de construction. Ceci permet une fixation sûre.
Une seule Thermax permet de couvrir des épaisseurs à fixer de 62 à 290 mm.
Le cône en nylon interrompt le pont thermique entre la pièce à fixer et la partie scellée de la tige et offre une fixation optimisée sur le plan énergétique.
Le cône en nylon renforcé de fibre de verre fraise l'enduit dans la couche isolante et permet un montage simple, rapide et ajustable sans outils spéciaux.
En cas d'enduit résistant (par ex. ciment épais) il est recommandé d'utiliser le fraisoir Thermax fourni pour découper l'enduit.
L'utilisation d'un mastic entre le cône et l'enduit permet d'étancher la façade au niveau de l'enduit.
Agréée pour :Béton, fissuré et non fissuré, Brique à perforations verticales, Bloc creux de béton léger, Brique silico-calcaire perforée, Brique silico-calcaire pleine,Brique pleine, Béton cellulaire.
Apte pour la fixation de : Stores, Auvents, Barres d'appui de fenêtre, Climatiseurs, Paraboles, etc...
*** CONTENU ***
- 20 manchons d'injection 20x200 mm.
- 20 Tiges filetées M-16x337 mm.
- 20 Cônes isolants.
- 20 goujons M-12 en acier inoxydable A4 avec six pans creux de 6 mm.
- 20 rondelles 13x30x2 mm acier inoxydable A4.
- 20 Ecrous hexagonaux M-12 acier inoxydable A4.
- 5 embouts hexagonaux SW6.
- 5 Canules d'extension.
- 5 rasoirs.
- 5 Manuels d'instructions.
***MONTAGE***
- Type de montage : Installation à travers.
Instructions de montage :
Utilisez l'outil pour couper le porex.
Nettoyer soigneusement la base de l'ancrage.
Introduire le Thermax afin d'obtenir une liaison optimale entre la tige et la résine.
Tourner l'élément de bridge anti-température pour ajuster la fixation.
Nous recommandons de sceller avec MS.
Une tige filetée en acier inoxydable A4 doit être fixée à l'extérieur.
547,3536 € TVA incl.
